Опалубка CUP-LOCK – экономия времени и денег!

  • СОБСТВЕННОЕ ПРОИЗВОДСТВО
  • СЕРТИФИЦИРОВАННАЯ ПРОДУКЦИЯ
  • ИНДИВИДУАЛЬНЫЕ ПРЕДЛОЖЕНИЯ ПО ПРОЕКТНЫМ РАСЧЕТАМ
УЗНАТЬ ЦЕНУ

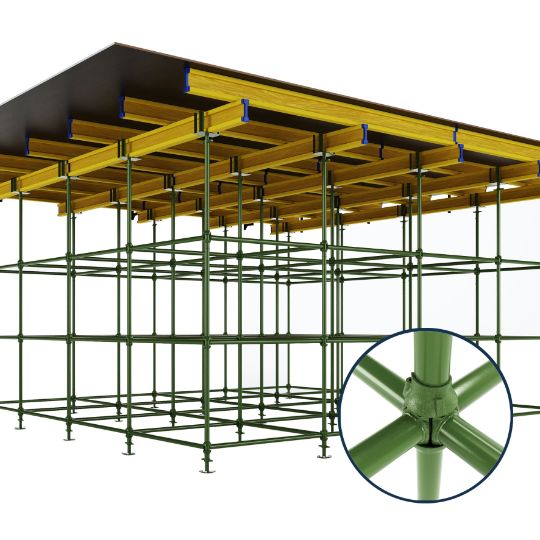

СИСТЕМА CUP-LOCK:
УНИВЕРСАЛЬНОЕ РЕШЕНИЕ ДЛЯ
ФОРМИРОВАНИЯ ПЕРЕКРЫТИЙ

Универсальная система, позволяющая формировать и заливать перекрытия различной сложности и конфигурации на высоте до 40 метров. С ее помощью можно возводить как плоские перекрытия стандартной толщины на объектах гражданского жилищного строительства, так и наклонные, арочные, купольные перекрытия специальных промышленных и инфраструктурных сооружений.
Основное преимущество системы заключается в ее легкой адаптивности к условиям строительной площадки, масштабируемости, простоте и скорости ее монтажа.

ЗАКАЗАТЬ CUP-LOCK

ОСНОВНЫЕ ЭЛЕМЕНТЫ

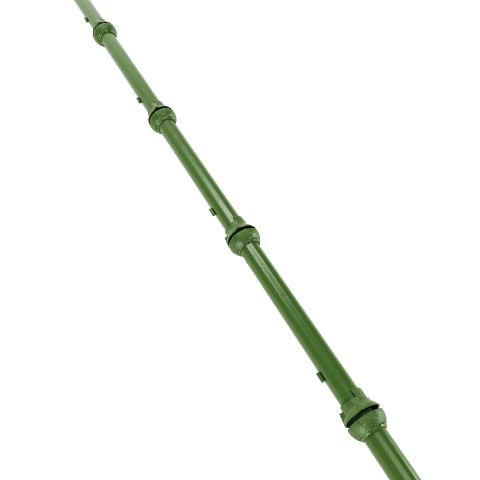

ВЕРТИКАЛЬНЫЙ ЭЛЕМЕНТ

Основной компонент пространственной рамы системы Cup-Lock, принимающие вертикальную нагрузку от заливаемого перекрытия и передающие ее на опорную поверхность. Способность вертикальных элементов стыковаться друг с другом по высоте позволяет выстраивать опалубочные конструкции различных высот и конфигураций при сохранении прочности и надежности всей системы.

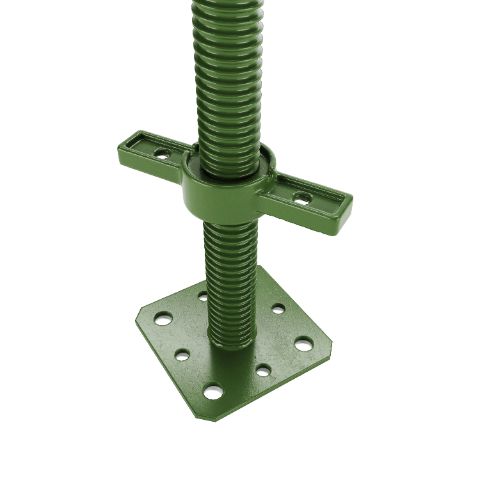

ВИНТОВАЯ ОПОРНАЯ ПЯТА

Важнейший элемент системы Cup-Lock, воспринимающий на себя и передающий на основание не только нагрузку от заливаемых перекрытий, но и вес всей пространственной конструкции, обеспечивая ее устойчивость под нагрузкой и безопасность на строительной площадке.

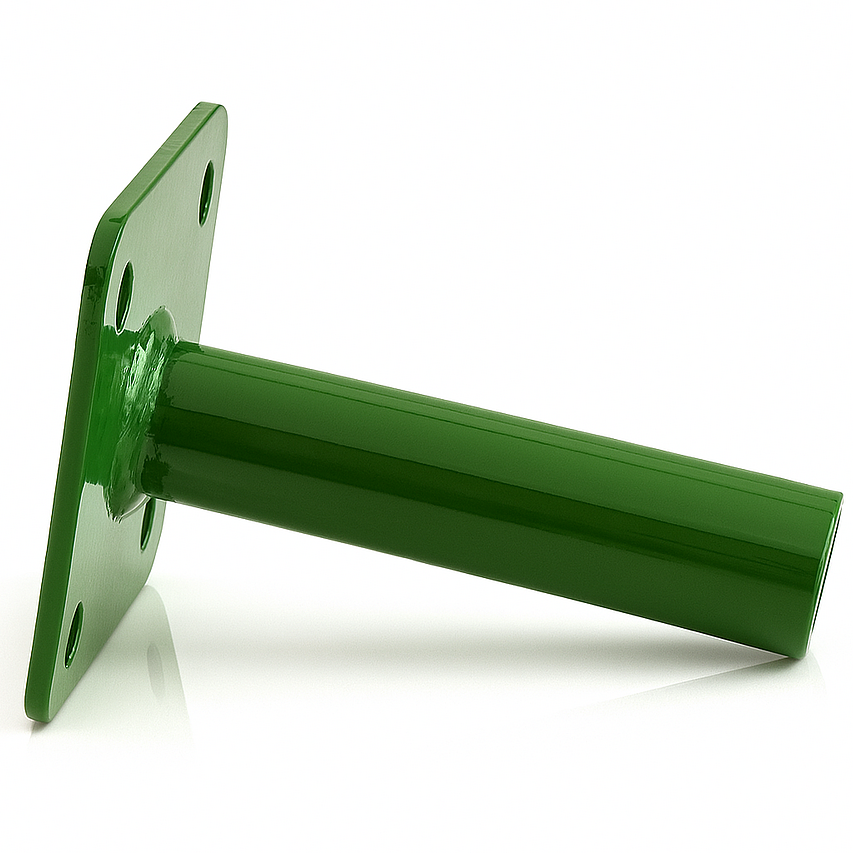

Опорная пята 38*4 (подпятник, башмак)

Конструктивно подпятник состоит из металлической пластины 120х120 мм толщиной 5 мм и приваренного к ней отрезка стальной трубы длиной 145 мм, диаметром 38 мм с толщиной стенки 4 мм. Подпятник окрашена порошковой краской, что обеспечивает высокую стойкость к негативным воздействиям факторов внешней среды и долгий срок службы самого изделия.

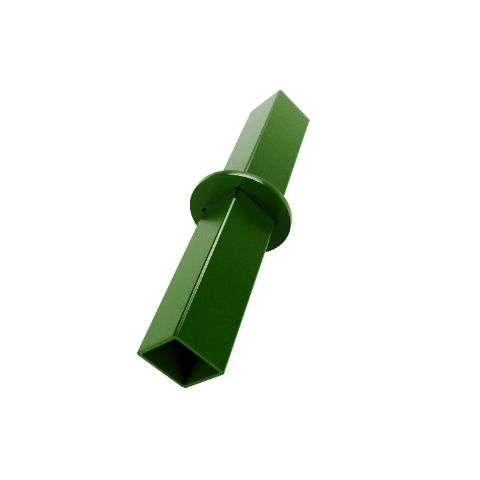

ВСТАВКА СОЕДИНИТЕЛЬНАЯ

Важный элемент системы Cup-Lock, обеспечивающий быстрое и надежное соединение вертикальных элементов друг с другом для наращивания пространственной рамы объемной опалубки в высоту.

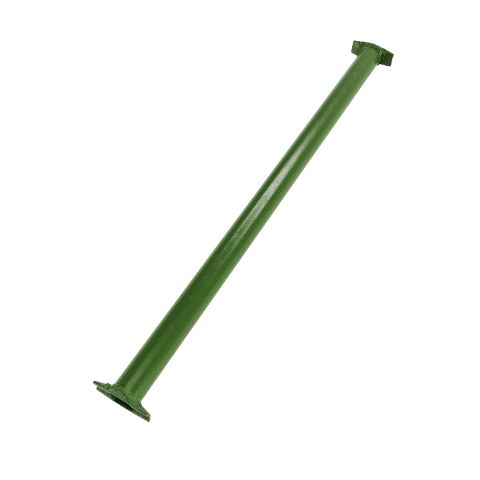

ГОРИЗОНТАЛЬНЫЙ ЭЛЕМЕНТ

Ключевой элемент системы Cup-Lock, соединяющий все вертикальные стойки системы в единую прочную пространственную конструкцию. Он обеспечивает жесткость и устойчивость всей системы CUP-LOCK при заливке бетона и гарантируют равномерное распределение нагрузки от перекрытий на опорное основание.

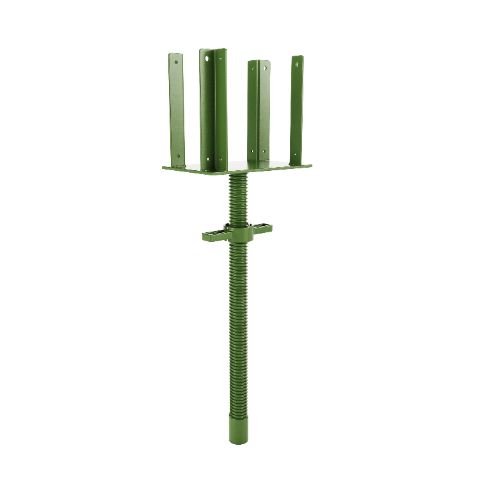

УНИВИЛКА РЕЗЬБОВАЯ

Ключевой элемент системы объемной опалубки Cup-Lock, обеспечивающий плавную регулировку высоты опалубки перекрытий, надежное опирание и фиксацию балок БДК, их удержания в проектном положении при заливке.

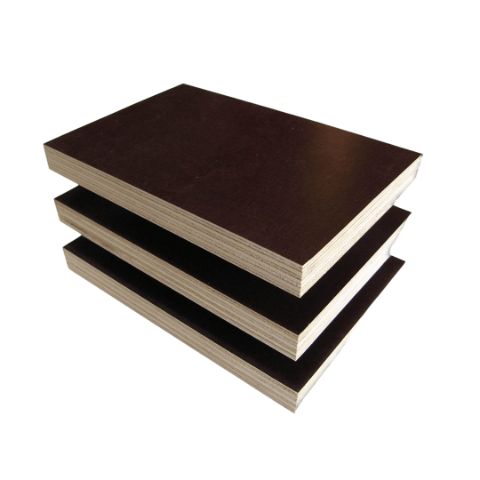

ЛАМИНИРОВАННАЯ ФАНЕРА

Ламинированная фанера - незаменимый строительный материал, используемый в монолитном строительстве. Возведение любых значимых объектов... Для подобных работ используется опалубка различной конструкции, и ламинированная фанера - лучший материал для многократного профессионального использования при работе с бетоном.



БАЛКИ БДК

Балка двутавровая БДК, или деревянная клееная балка, представляет собой важный конструкционный элемент, широко применяемый в монолитном строительстве для создания опалубки перекрытий.

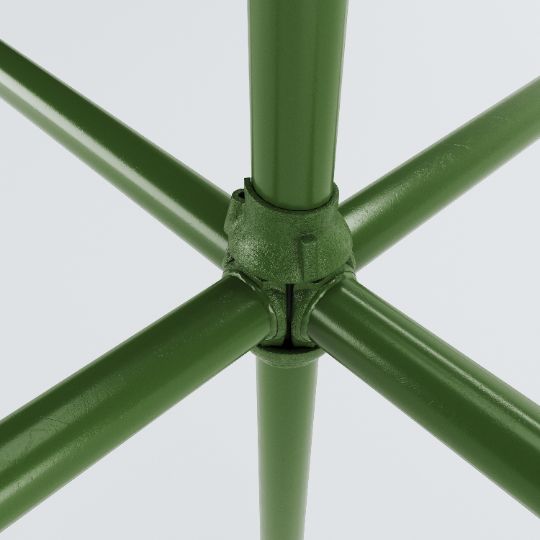

Устройство чашечного
замкового механизма

Конструкция чашечного замка включает две металлические чашки и упорный элемент, он же стоппер. Нижняя чашка приваривается к вертикальному элементу методом кольцевой сварки, в то время как верхняя чашка свободно перемещается как вдоль оси вертикального элемента, так и вокруг нее. Отличительной особенностью верхней чашки является ее верхний край, скошенный под углом по отношению к нижнему краю. При вращении верхней чашки скошенный край входит в контакт с неподвижным упорным элементом, таким образом прижимая верхнюю чашку к горизонтальному элементу, установленному в чашечный замок, и надежно фиксируя всю конструкцию.

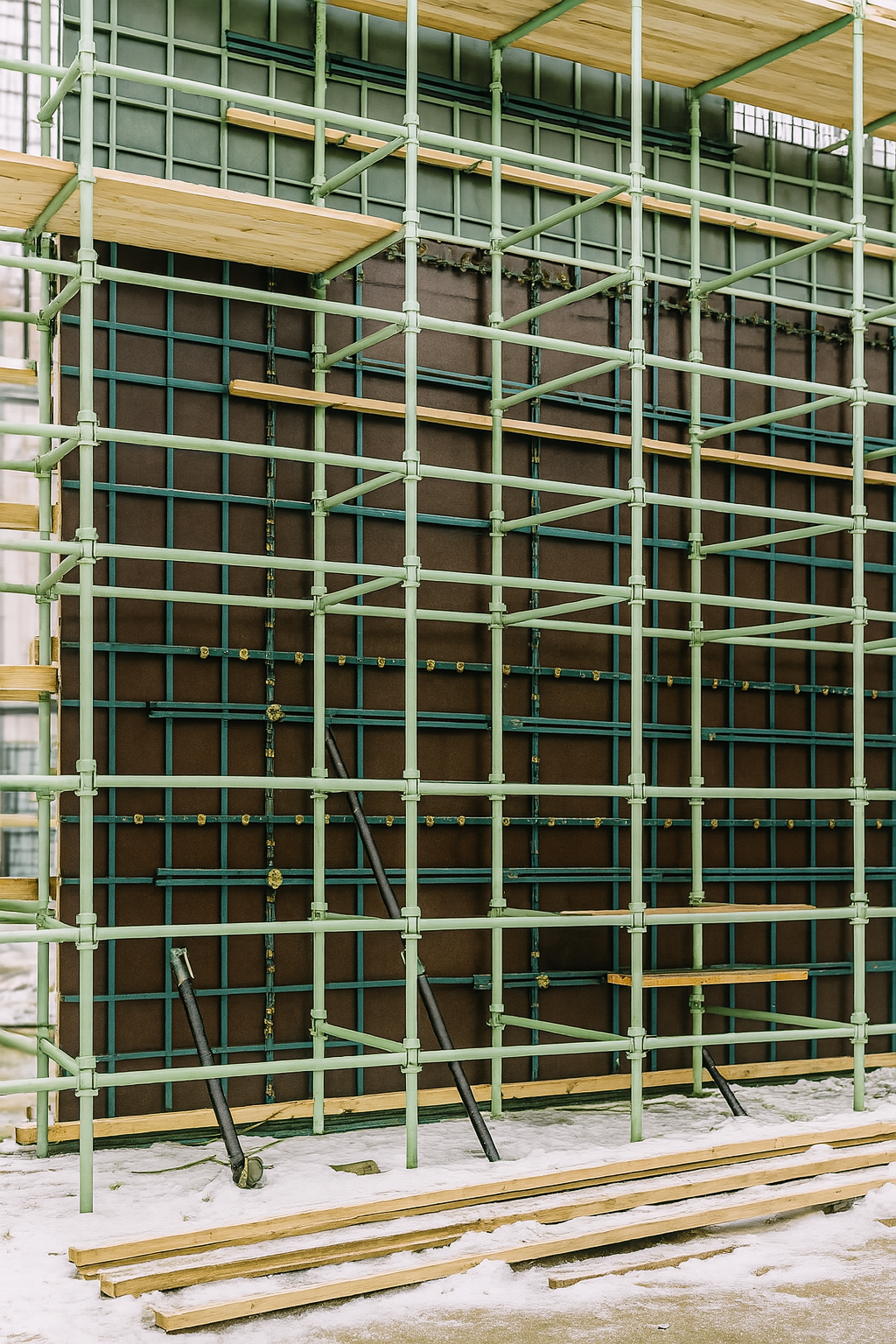

Использование CUP-LOCK в качестве строительных лесов

Благодаря своей универсальной модульной конструкции и техническим характеристикам элементов система объемной опалубки CUP-LOCK может использоваться в качестве строительных лесов при проведении фасадных работ снаружи зданий и ремонтных работ внутри помещений, при строительстве мостов, тоннелей, складских помещений и сценических конструкций.

Высотное строительство

  • Фасадные работы на многоэтажных зданиях
  • Реконструкция исторических сооружений
  • Отделочные работы на сложных фасадах

Промышленные объекты
  • Строительство и ремонт заводских цехов
  • Монтаж складских комплексов
  • Нефтегазовые объекты и электростанции
  • Авиационные ангары и терминалы
Инфраструктурные проекты
  • Строительство мостов и эстакад
  • Возведение тоннелей и подземных сооружений
  • Реконструкция транспортных развязок
  • Гидротехнические сооружения

Скачайте наш новый каталог

Каталог объемной опалубки перекрытий CUP-LOCK и не только в формате PDF
Скачать каталог
ПРИШЛИТЕ ЗАЯВКУ ИЛИ ПРОЕКТ НАШИМ МЕНЕДЖЕРАМ

info@baumak.ru

Преимущества объемной опалубки

Система Cup-Lock выделяется простотой установки. Благодаря отсутствию болтов, гаек и других мелких крепежных элементов процесс сборки конструкции занимает значительно меньше времени.

Простота и скорость монтажа

— Отсутствие болтовых соединений и мелких крепежных элементов (гаек, шайб) ускоряет сборку и демонтаж конструкции.
— Система основана на соединении чашек и замков, что минимизирует риск ошибок при установке.

Высокая несущая способность

— Жесткие узловые соединения обеспечивают устойчивость конструкции даже при значительных нагрузках.

Универсальность и адаптивность

— Подходит для возведения перекрытий, арок, консолей и других сложных элементов.
— Позволяет легко выстраиватьконструкции геометрии благодаря модульному принципу.

Безопасность

— Надежная фиксация элементов снижает риск деформации или обрушения во время эксплуатации.
— Антискользящие платформы и ограждения повышают безопасность рабочих.

Экономия ресурсов
— Сокращение времени монтажа снижает трудозатраты.
— Многоразовое использование компонентов уменьшает расходы на материалы.
Долговечность
— Изготовление из высокопрочной стали обеспечивает устойчивость к коррозии и износу.

Максимальная экономия – доказана расчетом!

Снижайте стоимость работ на 20-35% благодаря рекордной скорости, низким трудозатратам и высокой оборачиваемости комплекта. Ваша прибыль начинается здесь!
Скачать пример расчета

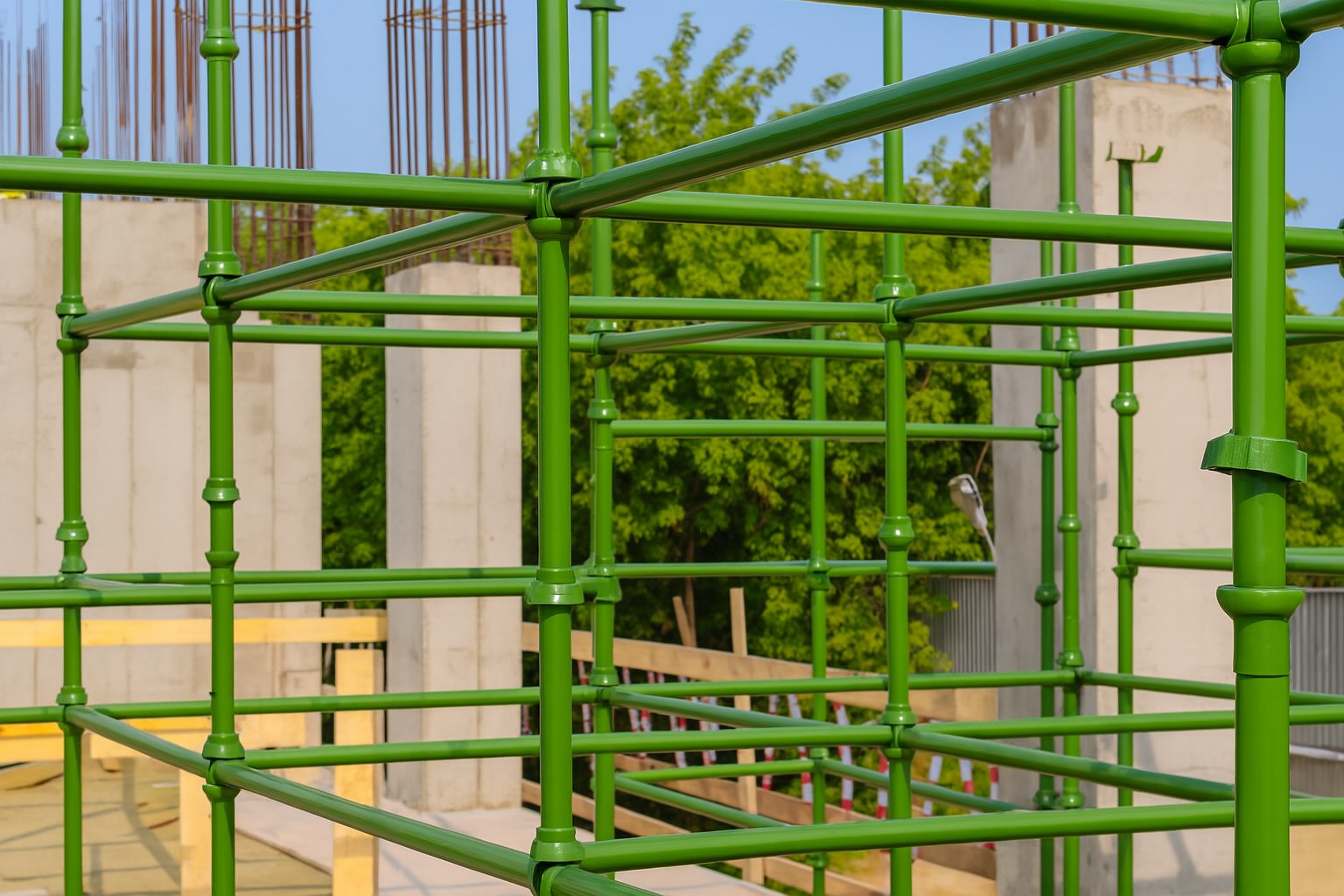

НАШ CUP-LOCK НА СТРОИТЕЛЬНЫХ ОБЪЕКТАХ

Сделаем профессиональный расчет опалубки

Работаем строго по ГОСТ: наши инженеры обеспечат надежность и точность каждого решения с учетом специфики вашего проекта.
ЗАКАЗАТЬ РАСЧЕТ
